Giant522-雙通道高速稱重模塊,RS485/RS232,Modbus,重量變送器,稱重傳感器
瀏覽次數:8168 分類:產品中心與合作 分類:稱重變送器 分類:稱重系統
Giant522雙通道稱重模塊是向工業控制等相關領域的稱重控制器。它集兩個高速稱重通道，RS485/RS232通信接口(Modbus協議)于一體，可以同時進行兩個重量的高速檢測。稱重通道前端信號處理采用高精度的24位專用A/D轉換器，具有輸入信號范圍寬，分辨率高，零點和滿載溫漂小的特點。模塊采用螺絲固定安裝方式可方便的嵌入控制柜。該模塊通信協議采用Modbus通信協議，可方便的連接各種PLC稱重控制系統，組態軟件，觸摸屏，DCS,以及電腦集中監控系統。
| 資料下載 | |
| 用戶手冊 | Giant522雙通道稱重模塊用戶手冊-V3.0 |
| 設置軟件 | GiantOneSet稱重模塊設置軟件 |
Giant522雙通道稱重模塊是向工業控制等相關領域的稱重控制器。它集兩個高速稱重通道，RS485/RS232通信接口(Modbus協議)于一體，可以同時進行兩個重量的高速檢測。稱重通道前端信號處理采用高精度的24位專用A/D轉換器，具有輸入信號范圍寬，分辨率高，零點和滿載溫漂小的特點。模塊采用螺絲固定安裝方式可方便的嵌入控制柜。該模塊通信協議采用Modbus通信協議，可方便的連接各種PLC稱重控制系統，組態軟件，觸摸屏，DCS,以及電腦集中監控系統。
- 雙通道高速高精度稱重信號輸入
- RS-485/RS232接口(需在定貨時說明)，Modbus協議，所有設定工作都通過串口完成
- 工作電壓12V…30V DC
- 獨有的數字濾波功能降低干擾與振動
- 數字化定標和標定
- 特性參數非易失性存儲
- 測量速率可選擇
- 零點跟蹤功能
- 開機自動置零功能
- 內置看門狗，運行穩定可靠

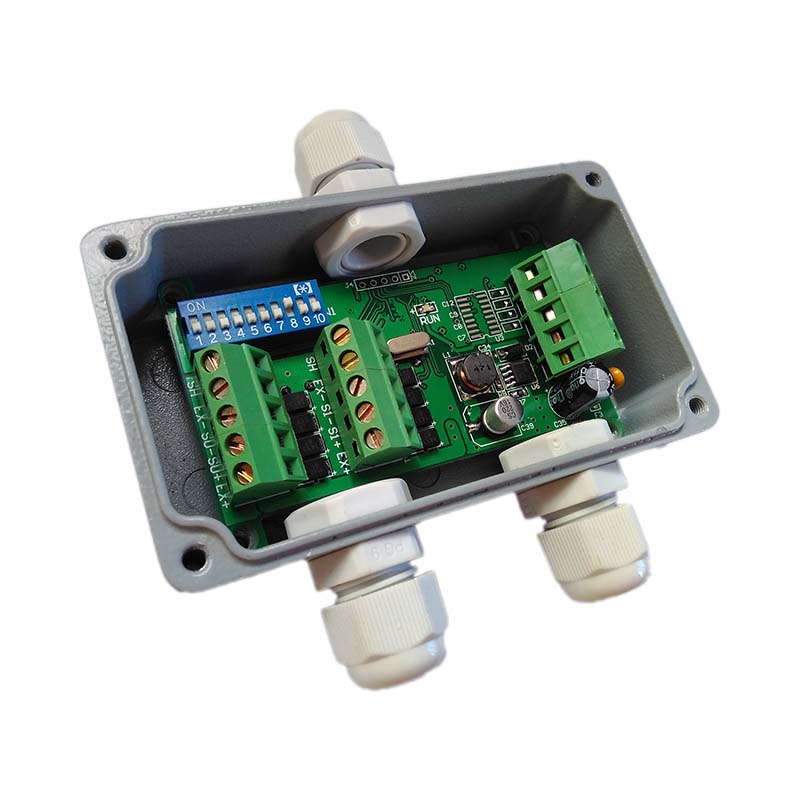

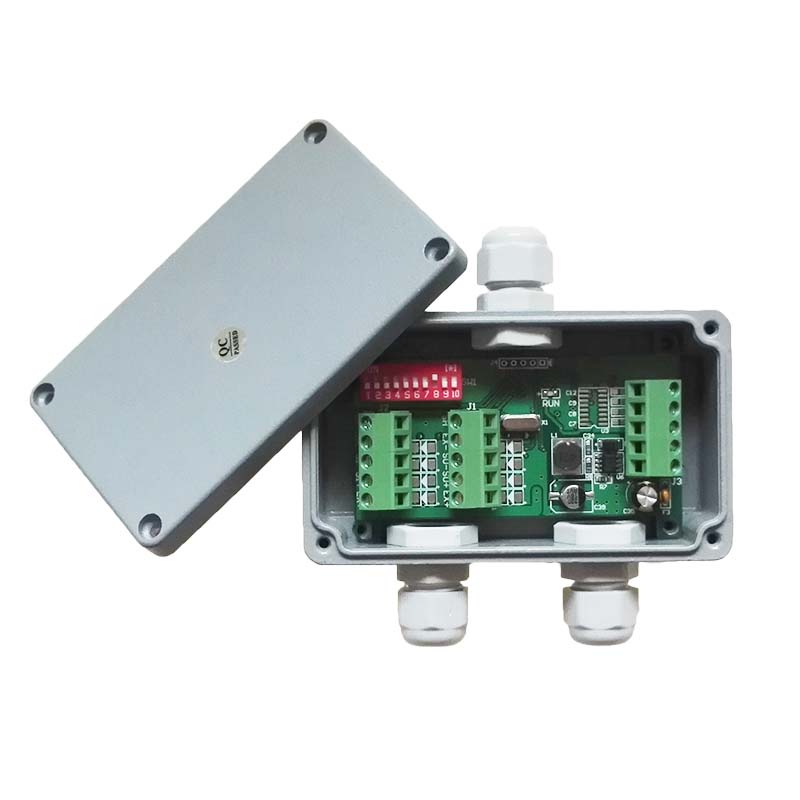

- 可配鑄鋁外殼，寬溫度范圍運行
| 技術參數 | |
| 雙通道并行稱重信號輸入 | 最大量程: ±30mV
最高測量分辨率:20000/mV(@12.5Hz) 內部測量速度: 100Hz、50Hz、25Hz、12.5Hz、6.25Hz 非線性:±0.001％FS 溫度特性:<±5ppm/℃ |
| RS-485接口 | 抗雷擊/浪涌保護，過流保護
支持標準的ModbusRTU協議 |
| 功耗 | 小于1W @ 24VDC（不連接傳感器） |
| 儲存環境 | -40~85℃ 濕度<95% |
| 運行環境 | -10~50℃ 濕度<95% |
| 外型尺寸 | 87*55*25 mm |
| 安裝方式 | 螺釘固定 |
| 產品選型 | |||
| 代碼編號 | 代碼 | 代碼說明 | |
| 代碼1：產品系列 | Giant522 | 重量變送器 | |
| 代碼2：通信接口 | A
B |
RS485接口
RS232接口 |
|
| 代碼3：通信協議 | A
B |
Modbus RTU/ASCii協議
客戶定制通信 |
|
| 代碼4：外殼 | A
B |
無外殼
鋁防水外殼 |
|
| 型號舉例：
Giant522，RS485接口，Modbus RTU/ASCii協議，無外殼。選型代碼如下：Giant522-AAA |
|||
